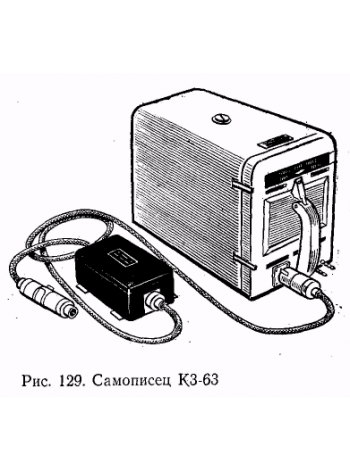

Трехкомпонентный механический самописец К3-63

Прибор предназначен для регистрации трех параметров полета самолета: барометрической высоты, приборной скорости и нормальной составляющей перегрузки. В основу регистрации высоты и скорости положен манометри­ческий принцип, при котором давление воздуха уравновешивается упругостью мембран,

а их деформацией это давление воздуха изме­ряется. В основу регистрации перегрузки положен принцип пружинных весов, при котором инерционная сила груза уравновешивается упругостью пружин, а их деформацией эта сила измеряется.

Прибор питается постоянным током напряжением 28,5 В от бортсети самолета, потребляемый ток не превышает 5А. Кроме того, прибор питается статическим и полным давлением встречного пото­ка воздуха от системы питания анероидно-мембранных приборов.

Заправленная в прибор кинопленка длиной 10 м расходуется в среднем в течение 20-25 летных часов.
